CL1474BBISEPL‐PF,ACT艾西迪正方形钟振,HCMOS晶体振荡器6G晶振

当前位置：首页 » 欧美晶振 » ACT晶振 » CL1474BBISEPL‐PF,ACT艾西迪正方形钟振,HCMOS晶体振荡器6G晶振

prevnext

CL1474BBISEPL‐PF,ACT艾西迪正方形钟振,HCMOS晶体振荡器6G晶振

频率：14.7456MHz

尺寸：12.9x12.9mm

CL1474BBISEPL‐PF,ACT艾西迪正方形钟振,HCMOS晶体振荡器6G晶振，英国进口石英晶振，ACT艾西迪晶振1700系列，编码为：CL1474BBISEPL‐PF，频率为：14.7456MHz，尺寸为：12.9x12.9mm，8 Pin DIL，时钟振荡器， HCMOS/TTL兼容，符合REACH和RoHS，提供卓越的频率稳定性，工作温度范围：0℃至+70℃，-40℃至+85℃，有源晶振，石英晶振，石英晶体振荡器，正方型钟振，无铅环保晶振，有源晶振，应用于移动通讯设备，工业控制，消费电子，智能安防，物联网，车载电子，物联网，无线网络，蓝牙模块，GPS定位系统等通讯设备应用。

订购热线：0755-2783-7683

Cardinal进口晶振,CTH1150445-A2-50.0TS,CMOS振荡器6G产品 参数表

Frequency range

F_nom

14.7456 MHz

Supply voltage

Vcc

3.3V, 5.0V

±5% tolerance

Frequency stability (all causes)

F_stb

±25.0ppm ~ ±100.0ppm

Includes initial tolerance, stability over
temperature, Load, Vcc, aging, shock and
vibration

Aging

F_age

±3.0ppm max

25°C, 1st year

Operating temperature range (°C)

Topr

0°C ~ +70°C to -40°C ~ +85°C

Table 1

Storage temperature (°C)

Tstg

-55°C ~ +125°C

Output waveform

HCMOS, TTL

Output load

15pF typical, 30pF, 50pF, 10TTL

Output voltage high

Voh

HCMOS: 90% Vcc min ; TTL: 2.4V min

Output voltage low

Vol

HCMOS: 10% Vcc max ; TTL: 0.4V max

Rise time

5.0nsec (max)

Measured over 10% to 90% of waveform

Fall time

5.0nsec (max)

Duty cycle

45%/55%, 40%/60%

Measured at 50% of waveform

Current consumption

Icc

Table 2

Start-up time

T_str

10.0msec max

Moisture sensitive level

MSL

ESD sensitive device

Yes

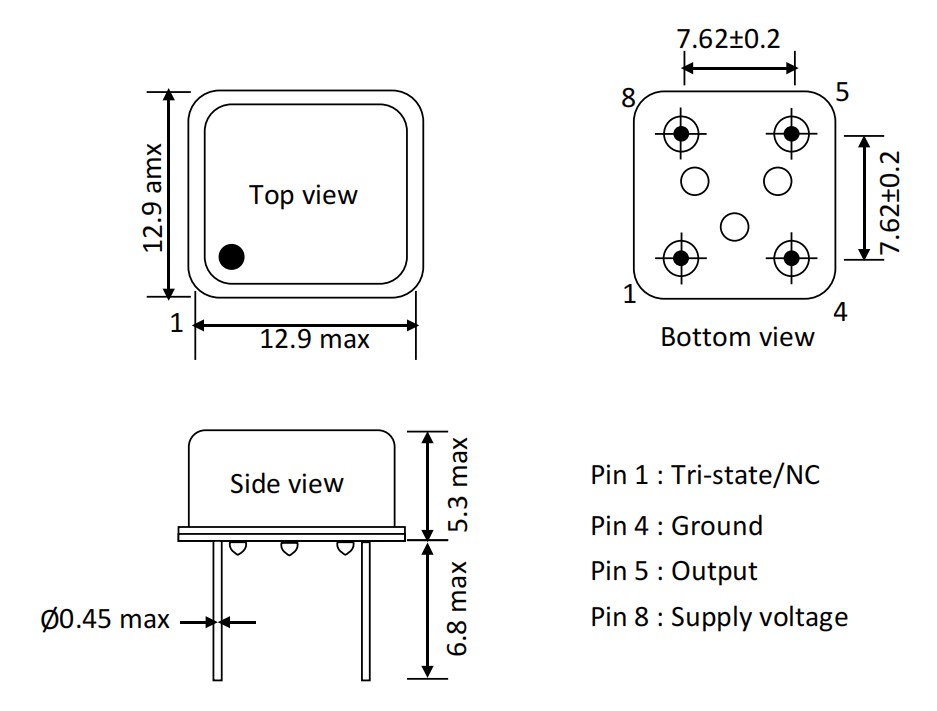

CL1474BBISEPL‐PF,ACT艾西迪正方形钟振,HCMOS晶体振荡器6G晶振 尺寸图

CL1474BBISEPL‐PF,ACT艾西迪正方形钟振,HCMOS晶体振荡器6G晶振

1700系列特征：

8 Pin DIL

HCMOS/TTL兼容石英晶体振荡器

尺寸为：12.9x12.9mm时钟振荡器

符合REACH和RoHS
提供卓越的频率稳定性范围
